1.本實用新型涉及花季视频下载黄色技術領域，尤其涉及一種修正帶花季视频下载黄色圓刀上下刀架裝置。

背景技術：

2.對大尺寸的薄膜狀產品分切成小尺寸的產品的設備為花季视频下载黄色，其包含有上圓刀和下圓刀，上圓刀和下圓刀可以切割大尺寸的薄膜狀產品，從而將大尺寸的薄膜狀產品分切成小尺寸的產品。廣泛應用於造紙、紙板、紙管、包裝、印刷、膠帶、塑料薄膜、橡膠製品、化纖無紡布、皮塑等行業，文具的修正帶、小膠帶也是通過花季视频下载黄色分割製成。

3.現有的花季视频下载黄色具有以下不足：1、徑向間隙不易調節，2、軸向間隙不易調節，3、軸向側壓力不易調節，4、易跳刀，5、切屑易粘刀，不易清理。

4.因此，現有技術存在缺陷，需要改進。

技術實現要素：

5.本實用新型提供一種修正帶花季视频下载黄色圓刀上下刀架裝置，方便對徑向間隙、軸向間隙進行調節，方便對軸向側壓力進行調節，減少跳刀的概率，方便取出切屑。

6.本實用新型的技術方案如下：提供一種修正帶花季视频下载黄色圓刀上下刀架裝置，包括：底座，軸頭支撐調節組件，軸尾支撐調節組件，上刀軸，安裝在所述上刀軸上的上分切刀具，下刀軸，安裝在所述下刀軸上的下分切刀具，軸頭上壓力調節裝置，軸尾上壓力調節裝置，4組側壓力調節裝置，驅動裝置，套在所述上刀軸上的上傳動齒輪，套在所述下刀軸上的下傳動齒輪；所述上傳動齒輪與所述下傳動齒輪齧合。

7.所述軸頭支撐調節組件包括：安裝在所述底座上的第一承力板，分別與所述第一承力板晃動配合連接的上軸頭調節塊、下軸頭調節塊，軸頭定距螺栓，軸頭高度調節螺釘，安裝在所述上軸頭調節塊上的第一軸承，安裝在所述下軸頭調節塊上的第二軸承；所述軸頭高度調節螺釘支撐所述下軸頭調節塊，所述軸頭上壓力調節裝置與所述上軸頭調節塊的上部連接，所述軸頭定距螺栓夾在上軸頭調節塊、下軸頭調節塊之間。

8.所述軸尾支撐調節組件包括：安裝在所述底座上的第二承力板，分別與所述第二承力板晃動配合連接的上軸尾調節塊、下軸尾調節塊，軸尾定距螺栓，軸尾高度調節螺釘，安裝在所述上軸頭調節塊上的第三軸承，安裝在所述下軸尾調節塊上的第四軸承；所述軸尾高度調節螺釘支撐所述下軸尾調節塊，所述軸尾上壓力調節裝置與所述上軸尾調節塊的上部連接，所述軸尾定距螺栓夾在上軸尾調節塊、下軸尾調節塊之間。

9.所述上刀軸的兩端分別插入所述第一軸承、第三軸承，所述下刀軸的兩端分別插入第二軸承、第四軸承；所述驅動裝置與所述上刀軸或下刀軸連接。

10.所述側壓力調節裝置包括：支撐架，安裝在所述支撐架上的限位調節螺絲，平麵推力軸承，所述限位調節螺絲頂住所述平麵推力軸承的一端；上刀軸的兩端分別與兩組所述側壓力調節裝置的平麵推力軸承抵接，下刀軸的兩端分別與兩組所述側壓力調節裝置的平麵推力軸承抵接。

11.當需要調節上分切刀具和下分切刀具的徑向間隙時，可以通過調節軸頭定位螺栓和軸尾定位螺栓來實現；當需要調節上分切刀具和下分切刀具的軸向間隙時以及軸向側壓力時，通過調節側壓力調節裝置來實現。軸頭上壓力調節裝置和軸尾上壓力調節裝置能夠有效的給上軸頭調節塊、上軸尾調節塊施加壓力，減少跳刀。

12.進一步地，所述上分切刀具包括：分別安裝在所述上刀軸上的上刀具鎖緊件、上分切圓刀，所述上刀具鎖緊件將上分切圓刀固定在上刀軸上；所述下分切刀具包括：分別安裝在所述下刀軸上的下刀具鎖緊件、下分切圓刀，所述下刀具鎖緊件將下分切圓刀固定在下刀軸上。

13.進一步地，軸頭上壓力調節裝置、軸尾上壓力調節裝置均包括：手輪，與所述手輪連接的螺杆，與所述螺杆連接的驅動塊；所述上軸頭調節塊、上軸尾調節塊均設置有驅動槽，所述驅動塊與所述驅動槽配合。兩個所述螺杆分別穿過所述第一承力板、第二承力板。

14.進一步地，所述驅動裝置包括：電機，與所述電機的輸出軸連接的驅動輪，安裝在所述上刀軸或下刀軸上的同步輪，同步帶；所述同步帶繞在所述驅動輪和同步輪上。

15.進一步地，安裝有同步輪的上刀軸或下刀軸包括：中心軸，與所述中心軸連接的連接軸。方便組裝同步輪。

16.進一步地，所述底座設置有定位槽，所述第一承力板、第二承力板均設置有定位塊，所述定位塊插在所述定位槽中。

17.進一步地，所述側壓力調節裝置還包括：壓力彈簧，所述壓力彈簧的兩端分別與限位調節螺絲、平麵推力軸承接觸，所述限位調節螺絲通過所述壓力彈簧頂住所述平麵推力軸承。

18.進一步地，所述修正帶花季视频下载黄色圓刀上下刀架裝置，還包括：清刀除屑組件，所述清刀除屑組件包括：毛氈固定板、毛氈、毛氈夾板、切屑收集槽，所述毛氈夾在毛氈固定板與毛氈夾板之間，所述切屑收集槽設置在毛氈的下方。所述毛氈能夠將切屑刷掉，並被切屑收集槽收集。

19.采用上述方案，本實用新型提供一種修正帶花季视频下载黄色圓刀上下刀架裝置，當需要調節上分切刀具和下分切刀具的徑向間隙時，可以通過調節軸頭定位螺栓和軸尾定位螺栓來實現；當需要調節上分切刀具和下分切刀具的軸向間隙時以及軸向側壓力時，通過調節側壓力調節裝置來實現。軸頭上壓力調節裝置和軸尾上壓力調節裝置能夠有效的給上軸頭調節塊、上軸尾調節塊施加壓力，減少跳刀。毛氈能夠有效的將切屑刷掉，便於清理，方便持續性生產。

附圖說明

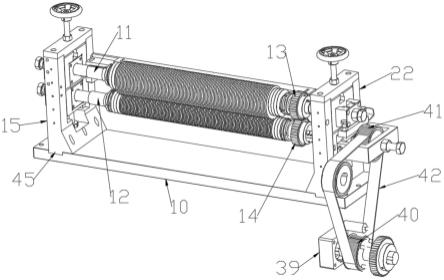

20.圖1為本實用新型的一實施例的結構示意圖；

21.圖2為圖1實施例的另一視角的結構示意圖；

22.圖3為軸頭支撐調節組件的結構示意圖；

23.圖4為軸頭支撐調節組件的另一視角的結構示意圖；

24.圖5為軸尾支撐調節組件的結構示意圖；

25.圖6為軸尾支撐調節組件的另一視角的結構示意圖；

26.圖7為上刀軸、上分切刀具、下刀軸、下分切刀具、毛氈固定板、毛氈、毛氈夾板的結構示意圖；

27.圖8為側壓力調節裝置的爆炸圖。

具體實施方式

28.以下結合附圖和具體實施例，對本實用新型進行詳細說明。

29.請參閱圖1-圖8，本實施例提供一種修正帶花季视频下载黄色圓刀上下刀架裝置，包括：底座10，軸頭支撐調節組件，軸尾支撐調節組件，上刀軸11，安裝在所述上刀軸11上的上分切刀具，下刀軸12，安裝在所述下刀軸12上的下分切刀具，軸頭上壓力調節裝置，軸尾上壓力調節裝置，4組側壓力調節裝置，驅動裝置，套在所述上刀軸11上的上傳動齒輪13，套在所述下刀軸12上的下傳動齒輪14；所述上傳動齒輪13與所述下傳動齒輪14齧合。

30.所述軸頭支撐調節組件包括：安裝在所述底座10上的第一承力板15，分別與所述第一承力板15滑動配合連接的上軸頭調節塊16、下軸頭調節塊17，軸頭定距螺栓18，軸頭高度調節螺釘19，安裝在所述上軸頭調節塊16上的第一軸承20，安裝在所述下軸頭調節塊17上的第二軸承21；所述軸頭高度調節螺釘19支撐所述下軸頭調節塊17，所述軸頭上壓力調節裝置與所述上軸頭調節塊16的上部連接，所述軸頭定距螺栓18夾在上軸頭調節塊16、下軸頭調節塊17之間。

31.所述軸尾支撐調節組件包括：安裝在所述底座10上的第二承力板22，分別與所述第二承力板22滑動配合連接的上軸尾調節塊23、下軸尾調節塊27，軸尾定距螺栓24，軸尾高度調節螺釘25，安裝在所述上軸頭調節塊16上的第三軸承26，安裝在所述下軸尾調節塊27上的第四軸承28；所述軸尾高度調節螺釘25支撐所述下軸尾調節塊27，所述軸尾上壓力調節裝置與所述上軸尾調節塊23的上部連接，所述軸尾定距螺栓24夾在上軸尾調節塊23、下軸尾調節塊27之間。

32.所述上刀軸11的兩端分別插入所述第一軸承20、第三軸承26，所述下刀軸12的兩端分別插入第二軸承21、第四軸承28；所述驅動裝置與所述上刀軸11或下刀軸12連接。

33.所述側壓力調節裝置包括：支撐架29，安裝在所述支撐架29上的限位調節螺絲30，平麵推力軸承31，所述限位調節螺絲30頂住所述平麵推力軸承31的一端；上刀軸11的兩端分別與兩組所述側壓力調節裝置的平麵推力軸承31抵接，下刀軸12的兩端分別與兩組所述側壓力調節裝置的平麵推力軸承31抵接。

34.當需要調節上分切刀具和下分切刀具的徑向間隙時，可以通過調節軸頭定位螺栓和軸尾定位螺栓來實現；當需要調節上分切刀具和下分切刀具的軸向間隙時以及軸向側壓力時，通過調節側壓力調節裝置來實現。軸頭上壓力調節裝置和軸尾上壓力調節裝置能夠有效的給上軸頭調節塊16、上軸尾調節塊23施加壓力，減少跳刀。

35.在本實施例中，所述上分切刀具包括：分別安裝在所述上刀軸11上的上刀具鎖緊件32、上分切圓刀33，所述上刀具鎖緊件32將上分切圓刀33固定在上刀軸11上；所述下分切刀具包括：分別安裝在所述下刀軸12上的下刀具鎖緊件34、下分切圓刀35，所述下刀具鎖緊件34將下分切圓刀35固定在下刀軸12上。

36.在本實施例中，軸頭上壓力調節裝置、軸尾上壓力調節裝置均包括：手輪36，與所述手輪連接的螺杆37，與所述螺杆37連接的驅動塊38；所述上軸頭調節塊16、上軸尾調節塊

23均設置有驅動槽，所述驅動塊38與所述驅動槽配合。兩個所述螺杆37分別穿過所述第一承力板15、第二承力板22。

37.在本實施例中，所述驅動裝置包括：電機39，與所述電機39的輸出軸連接的驅動輪40，安裝在所述下刀軸12上的同步輪41，同步帶42；所述同步帶42繞在所述驅動輪40和同步輪41上。

38.在本實施例中，安裝有同步輪41的下刀軸12包括：中心軸43，與所述中心軸43連接的連接軸44。方便組裝同步輪41。

39.在本實施例中，所述底座10設置有定位槽，所述第一承力板15、第二承力板22均設置有定位塊45，所述定位塊45插在所述定位槽中。

40.在本實施例中，所述側壓力調節裝置還包括：壓力彈簧46，所述壓力彈簧46的兩端分別與限位調節螺絲30、平麵推力軸承31接觸，所述限位調節螺絲30通過所述壓力彈簧46頂住所述平麵推力軸承31。

41.在本實施例中，所述修正帶花季视频下载黄色圓刀上下刀架裝置，還包括：清刀除屑組件，所述清刀除屑組件包括：毛氈固定板47、毛氈48、毛氈夾板49、切屑收集槽50，所述毛氈48夾在毛氈固定板47與毛氈夾板49之間，所述切屑收集槽50設置在毛氈48的下方。所述毛氈48能夠將切屑刷掉，並被切屑收集槽50收集。

42.綜上所述，本實用新型提供一種修正帶花季视频下载黄色圓刀上下刀架裝置，當需要調節上分切刀具和下分切刀具的徑向間隙時，可以通過調節軸頭定位螺栓和軸尾定位螺栓來實現；當需要調節上分切刀具和下分切刀具的軸向間隙時以及軸向側壓力時，通過調節側壓力調節裝置來實現。軸頭上壓力調節裝置和軸尾上壓力調節裝置能夠有效的給上軸頭調節塊、上軸尾調節塊施加壓力，減少跳刀。毛氈能夠有效的將切屑刷掉，便於清理，方便持續性生產。

43.以上僅為本實用新型的較佳實施例而已，並不用於限製本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護範圍之內。

技術特征：

1.一種修正帶花季视频下载黄色圓刀上下刀架裝置，其特征在於，包括：底座，軸頭支撐調節組件，軸尾支撐調節組件，上刀軸，安裝在所述上刀軸上的上分切刀具，下刀軸，安裝在所述下刀軸上的下分切刀具，軸頭上壓力調節裝置，軸尾上壓力調節裝置，4組側壓力調節裝置，驅動裝置，套在所述上刀軸上的上傳動齒輪，套在所述下刀軸上的下傳動齒輪；所述上傳動齒輪與所述下傳動齒輪齧合；所述軸頭支撐調節組件包括：安裝在所述底座上的第一承力板，分別與所述第一承力板晃動配合連接的上軸頭調節塊、下軸頭調節塊，軸頭定距螺栓，軸頭高度調節螺釘，安裝在所述上軸頭調節塊上的第一軸承，安裝在所述下軸頭調節塊上的第二軸承；所述軸頭高度調節螺釘支撐所述下軸頭調節塊，所述軸頭上壓力調節裝置與所述上軸頭調節塊的上部連接，所述軸頭定距螺栓夾在上軸頭調節塊、下軸頭調節塊之間；所述軸尾支撐調節組件包括：安裝在所述底座上的第二承力板，分別與所述第二承力板晃動配合連接的上軸尾調節塊、下軸尾調節塊，軸尾定距螺栓，軸尾高度調節螺釘，安裝在所述上軸頭調節塊上的第三軸承，安裝在所述下軸尾調節塊上的第四軸承；所述軸尾高度調節螺釘支撐所述下軸尾調節塊，所述軸尾上壓力調節裝置與所述上軸尾調節塊的上部連接，所述軸尾定距螺栓夾在上軸尾調節塊、下軸尾調節塊之間；所述上刀軸的兩端分別插入所述第一軸承、第三軸承，所述下刀軸的兩端分別插入第二軸承、第四軸承；所述驅動裝置與所述上刀軸或下刀軸連接；所述側壓力調節裝置包括：支撐架，安裝在所述支撐架上的限位調節螺絲，平麵推力軸承，所述限位調節螺絲頂住所述平麵推力軸承的一端；上刀軸的兩端分別與兩組所述側壓力調節裝置的平麵推力軸承抵接，下刀軸的兩端分別與兩組所述側壓力調節裝置的平麵推力軸承抵接。2.根據權利要求1所述的一種修正帶花季视频下载黄色圓刀上下刀架裝置，其特征在於，所述上分切刀具包括：分別安裝在所述上刀軸上的上刀具鎖緊件、上分切圓刀，所述上刀具鎖緊件將上分切圓刀固定在上刀軸上；所述下分切刀具包括：分別安裝在所述下刀軸上的下刀具鎖緊件、下分切圓刀，所述下刀具鎖緊件將下分切圓刀固定在下刀軸上。3.根據權利要求1所述的一種修正帶花季视频下载黄色圓刀上下刀架裝置，其特征在於，軸頭上壓力調節裝置、軸尾上壓力調節裝置均包括：手輪，與所述手輪連接的螺杆，與所述螺杆連接的驅動塊；所述上軸頭調節塊、上軸尾調節塊均設置有驅動槽，所述驅動塊與所述驅動槽配合，兩個所述螺杆分別穿過所述第一承力板、第二承力板。4.根據權利要求1所述的一種修正帶花季视频下载黄色圓刀上下刀架裝置，其特征在於，所述驅動裝置包括：電機，與所述電機的輸出軸連接的驅動輪，安裝在所述上刀軸或下刀軸上的同步輪，同步帶；所述同步帶繞在所述驅動輪和同步輪上。5.根據權利要求4所述的一種修正帶花季视频下载黄色圓刀上下刀架裝置，其特征在於，安裝有同步輪的上刀軸或下刀軸包括：中心軸，與所述中心軸連接的連接軸。6.根據權利要求1所述的一種修正帶花季视频下载黄色圓刀上下刀架裝置，其特征在於，所述底座設置有定位槽，所述第一承力板、第二承力板均設置有定位塊，所述定位塊插在所述定位槽中。7.根據權利要求1所述的一種修正帶花季视频下载黄色圓刀上下刀架裝置，其特征在於，所述側壓力調節裝置還包括：壓力彈簧，所述壓力彈簧的兩端分別與限位調節螺絲、平麵推力軸承接

觸，所述限位調節螺絲通過所述壓力彈簧頂住所述平麵推力軸承。8.根據權利要求1-7任一項所述的一種修正帶花季视频下载黄色圓刀上下刀架裝置，其特征在於，還包括：清刀除屑組件，所述清刀除屑組件包括：毛氈固定板、毛氈、毛氈夾板、切屑收集槽，所述毛氈夾在毛氈固定板與毛氈夾板之間，所述切屑收集槽設置在毛氈的下方。

技術總結

本實用新型公開一種修正帶花季视频下载黄色圓刀上下刀架裝置，包括：底座，軸頭支撐調節組件，軸尾支撐調節組件，上刀軸，安裝在所述上刀軸上的上分切刀具，下刀軸，安裝在所述下刀軸上的下分切刀具，軸頭上壓力調節裝置，軸尾上壓力調節裝置，4組側壓力調節裝置，驅動裝置，套在所述上刀軸上的上傳動齒輪，套在所述下刀軸上的下傳動齒輪；所述上傳動齒輪與所述下傳動齒輪齧合。當需要調節上分切刀具和下分切刀具的徑向間隙時，可以通過調節軸頭定位螺栓和軸尾定位螺栓來實現；當需要調節上分切刀具和下分切刀具的軸向間隙時以及軸向側壓力時，通過調節側壓力調節裝置來實現。節側壓力調節裝置來實現。節側壓力調節裝置來實現。

技術研發人員：張景宏

受保護的技術使用者：深圳市英諾維信自動化設備有限公司

技術研發日：2022.11.28

技術公布日：2023/3/9
